直線導軌無側向定位裝配面的安裝及其注意事項1-10-4-5

日期:04-16  點擊:2627  屬于:技術文章

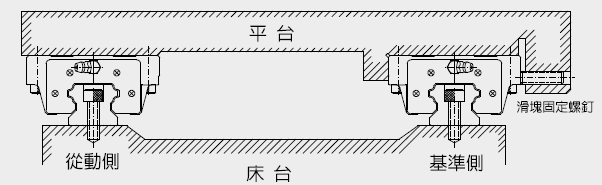

直線導軌無側向定位裝配面的安裝1-10-4
在無側向定位裝配面的安裝例中為確保從動側導軌與基準側導軌間的平行度,導軌可依下列所示安裝,而滑塊的安裝則與前述范例相同。

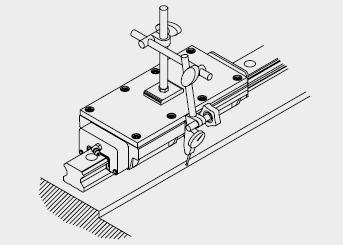

假基準面法
使用兩個滑塊緊密接合固定于測定用平板,依床臺導軌裝配附近的基準面為準,使用千分量表校準基準側導軌之側邊基準面,從導軌的一端開始校準并依序以特定的扭力鎖緊裝配螺絲。

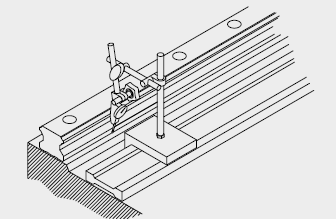

直線塊規法
依直線塊規,使用千分量表校準基準側導軌之側邊基準面,從導軌的一端開始校準并依序以特定的扭力鎖緊裝配螺絲。

(2) 從動側導軌的安裝
與無側向固定螺釘安裝例所列的方法相同。


直線導軌安裝注意事項1-10-5
1. 直線導軌產品在出貨前,均涂布適量的防銹油,安裝使用前請先擦拭導軌的防銹油,才可移動滑塊。

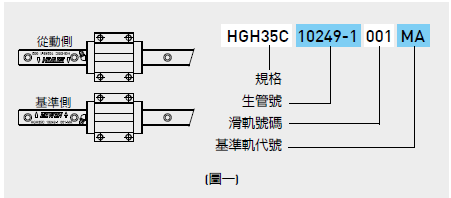

2. 確認基準軌與從動軌:當非互換型直線導軌配對使用時,需注意基準軌與從動軌之差異。基準軌側邊基準面精度較從動軌高,可作為床臺安裝承靠面。基準軌上有刻上MA之記號。而且,雙軌配對使用時,基準軌編號為奇數,而從動軌之導軌編號為偶數,安裝時請依照符號的指示,按順序進行安裝(例如:001與002配對、003與004配對…),如圖一所示。如為多軌安裝,請以此類推。

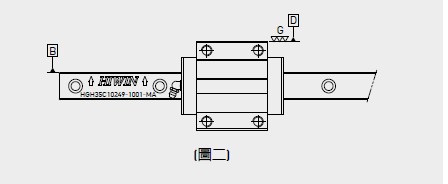

3. 確認安裝基準面:導軌基準面為HIWIN字樣旁箭頭所指的側邊平面(B);而滑塊基準面則為經過研磨的光滑表面(D)。(如圖二)

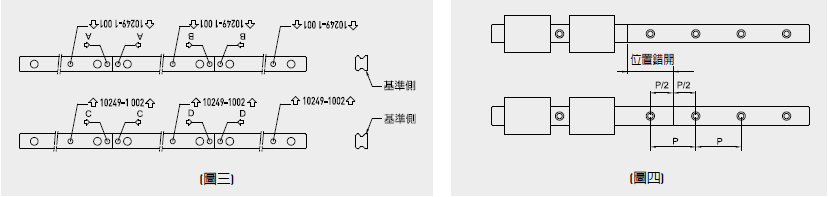

4. 導軌接牙件:導軌接牙安裝時必須依照導軌上標示順序安裝,以確保直線導軌精度。接牙標幟在接牙端的上表面,請將相同接牙標幟的兩端接在一起,如圖三所示。且建議配對之導軌接牙位置最好能錯開,以避免床臺至接牙處因不同導軌差異而造成精度不良,如圖四所示。

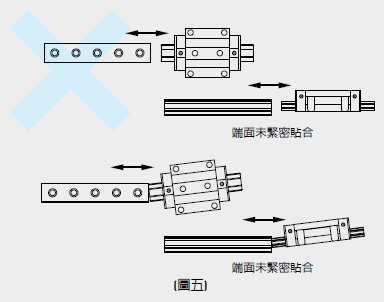

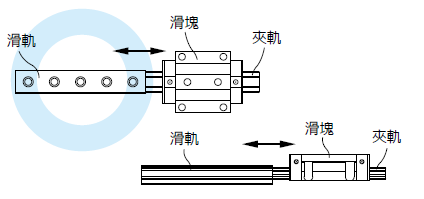

5. 安裝直線導軌時,非必要,請勿將滑塊卸下。如須將滑塊自導軌上拆下或裝上時,請使用所附的夾軌﹙使用方式如圖五﹚。

6. 安裝直線導軌時,請勿將非互換型導軌之滑塊任意對調使用,以免影響精度。
7. 安裝直線導軌時,請使用扭力板手,并依據本公司之建議扭 力,依序鎖上螺栓以確保導軌直度。
